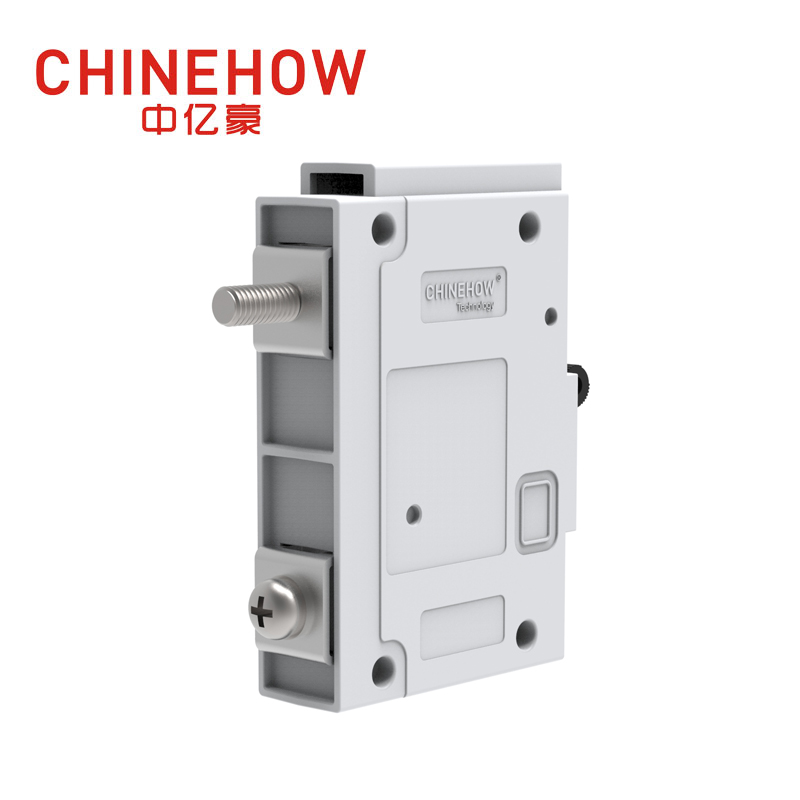

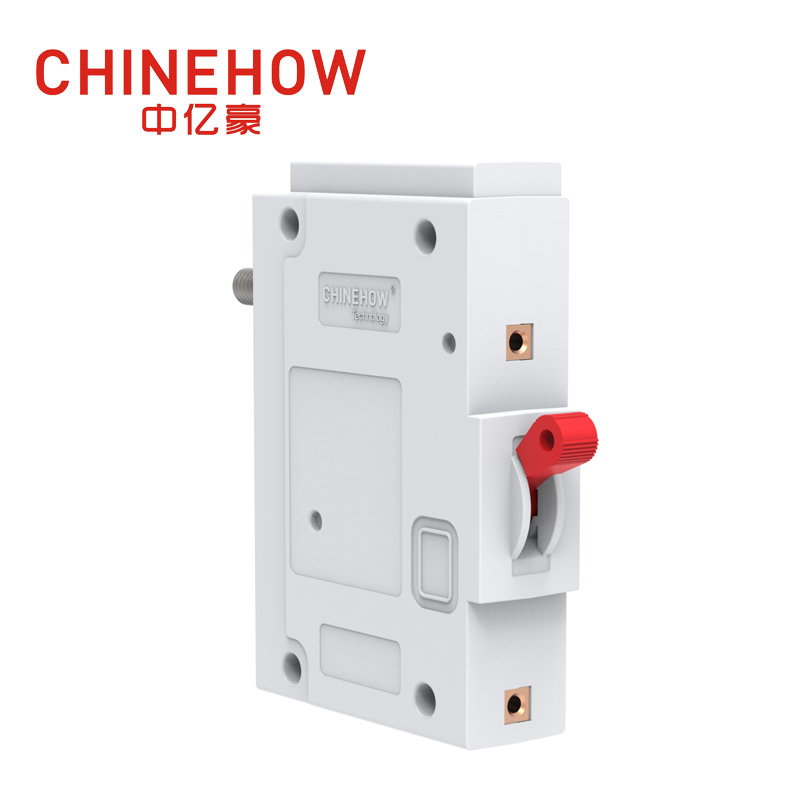

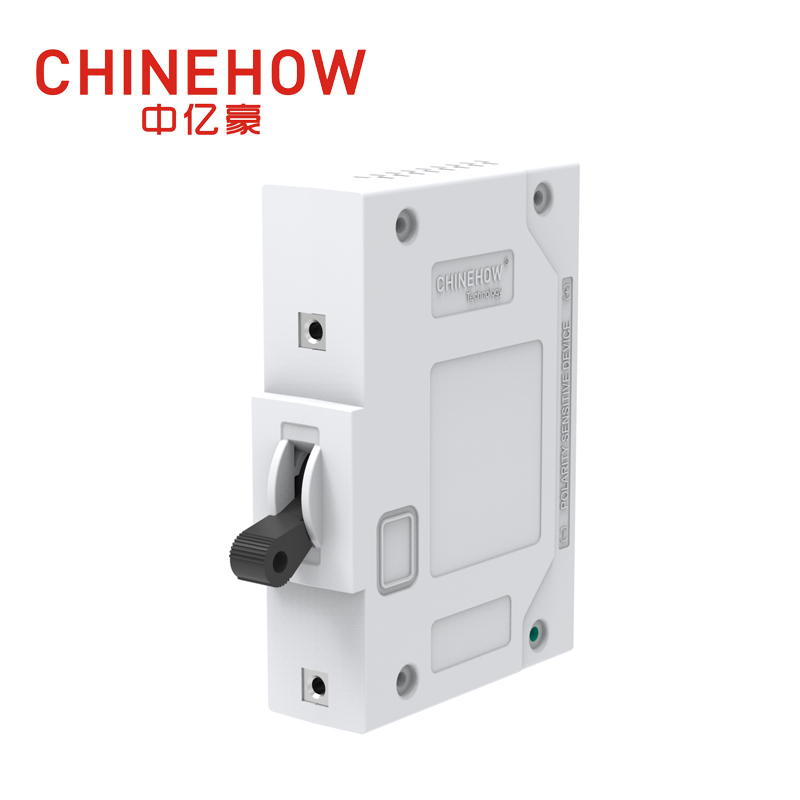

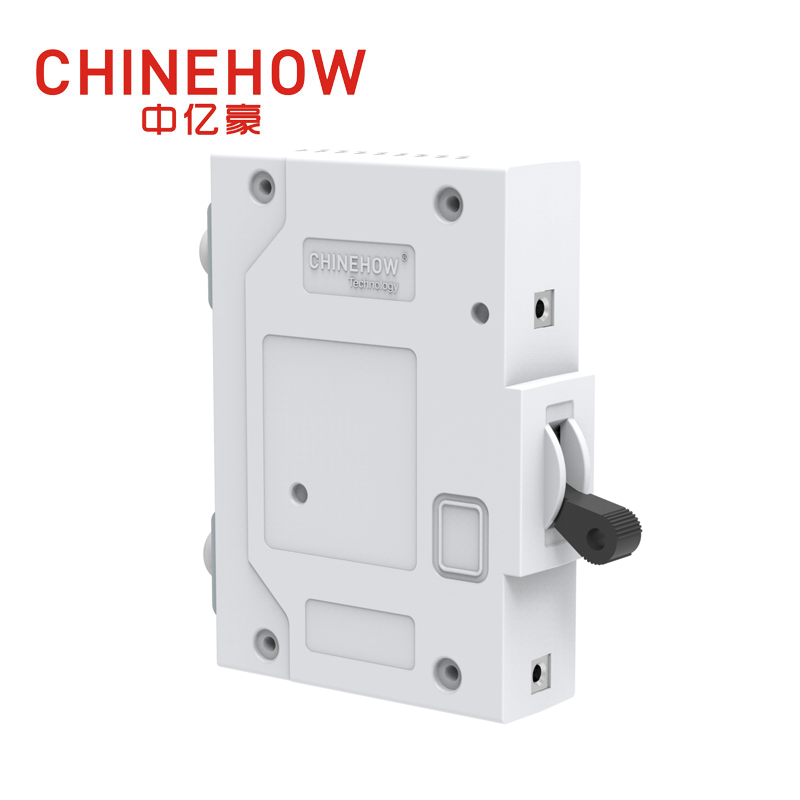

スイッチ手動水圧磁気サーキットブレーカ

CVP-FR/HV シリーズ サーキット ブレーカは、ブレーカがコンパクトなパッケージで高アンペア数および高 DC 電圧アプリケーションを安全に処理できるようにする独自の革新的な消弧構成を特徴としています。磁束ブースティング ターミナル構成を使用することにより、強力な磁場が生成され、アークが強化されたアーク チャンバーに誘導され、ブレーカーの全体的な性能と信頼性が向上します。アーク室の入口に配置された永久磁石と上部および下部のアーク ランナーを組み合わせることで、磁気吹き出し力が増加し、アークが接点から離れてアーク室に入るのを促進します。強化されたアークチャンバーは、統合された加圧壁を備えたアークスプリッターリテーナーを備えており、アークからの熱伝達を促進し、追加の冷却と磁気誘導スプリッタープレートへの迅速な移行を提供します。次に、12 個のスプリッター プレートがアークを引き付け、分割し、冷却して完全に消弧します。これらの革新的な機能により、CVP-FR/HV シリーズ ブレーカーはクラス最高となり、最も要求の厳しい用途でも安定した性能を発揮します。
