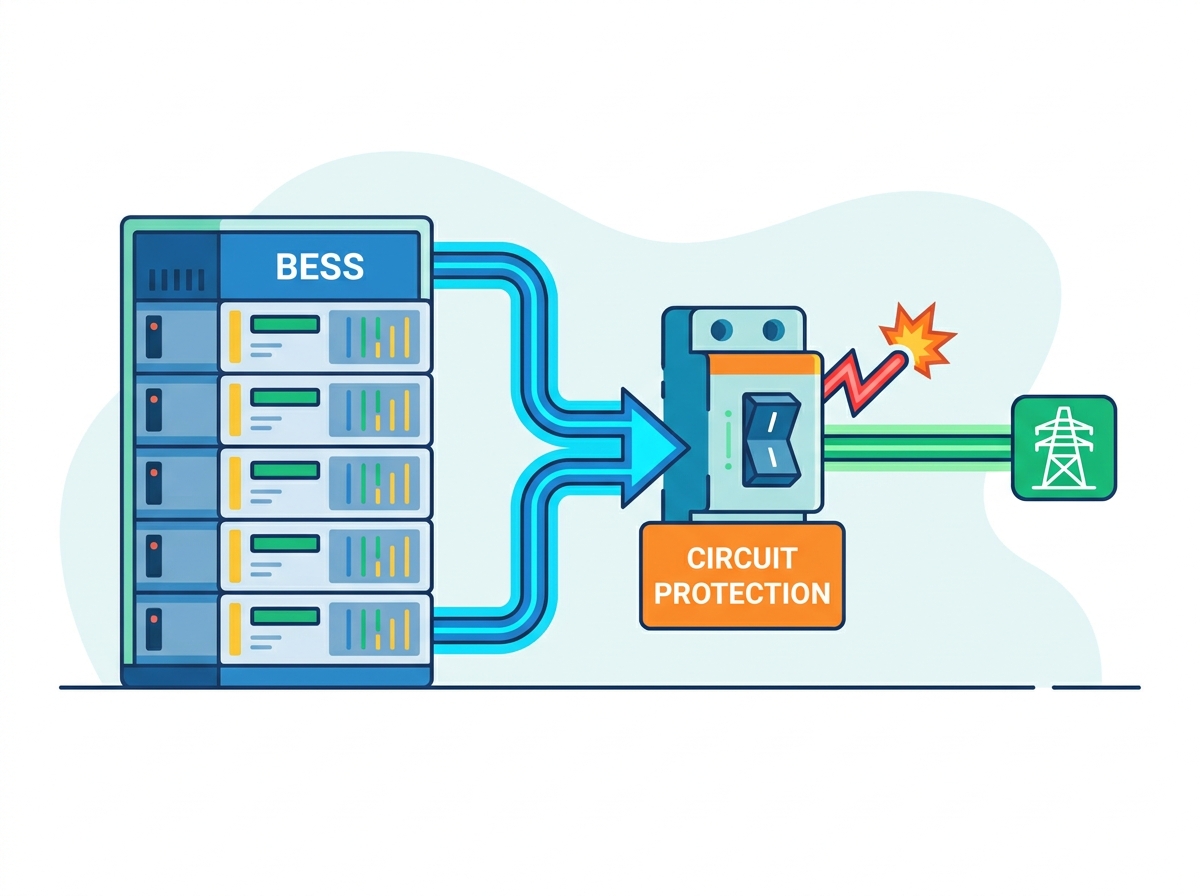

最新のバッテリー エネルギー貯蔵システム (BESS) は、前例のないエネルギー密度を非常にコンパクトな物理的設置面積に詰め込みます。このエネルギー密度の急速な上昇により、利用可能な故障電流もそれに対応して指数関数的に増加します。不適切な DC 回路保護は、あらゆるエネルギー プロジェクトに壊滅的な運用上および財務上のリスクをもたらします。私たちが話しているのは、深刻な熱暴走現象、危険なアークフラッシュ事故、長期にわたる送電網のダウンタイム、そして最終的には完全に保険不能な資産です。標準の AC 保護戦略は、このような極端な DC 障害状態では完全に機能しません。これらの固有の電気負荷を安全に処理するには、特殊な必要です バッテリー エネルギー貯蔵回路保護が 。この包括的なガイドは、エンジニア、システム インテグレーター、プロジェクト マネージャー向けの技術評価フレームワークを提供します。堅牢な保護アーキテクチャを指定、評価、実装する方法を学びます。サイトの安全性を損なうことなく、厳格な安全基準を満たし、長期的な資産保証を確保し、最高のシステム効率を維持する方法を正確に説明します。
エネルギー貯蔵環境における電気保護には、エンジニアリング哲学の根本的な変更が必要です。障害状態における直流の物理的動作には、従来の交流ネットワークでは見られなかったハードルが存在します。現場エンジニアは、AC ロジックを DC システムに適用すると、機器に致命的な障害が発生することをすぐに理解します。
AC 電力は、グリッド周波数に応じて 1 秒あたり 100 回または 120 回自然にゼロボルトと交差します。この自然なゼロクロスは、電気アークをほぼ自動的に消すのに役立ちます。 DC 電源は、継続的で安定した電流の流れを提供します。 DC 故障を解消するには、電流を手動で強制的にゼロにする必要があります。回路を安全に遮断するには、特殊な磁気アークシュートまたは高速溶解要素を使用する必要があります。標準コンポーネントを 1500V DC 障害に適用すると、周囲の機器が溶けてスラグになるまで、アークは開いた接点全体に持続します。
リチウムイオン電池バンクは、極めて低い内部抵抗で大量の位置エネルギーを蓄えます。完全な短絡が発生すると、これらのバッテリ バンクは瞬時に大量の故障電流を流します。これらの利用可能な故障電流が 5 ミリ秒未満で 100kA を超えることがよくあります。標準的な市販のブレーカーは、この突然の機械的および熱的ストレスを受けると、単純に溶断したり、激しく爆発したりします。保護デバイスは、これらのイベントに耐えてクリアするために、非常に高い遮断定格を備えている必要があります。さらに、物理的なバスバーとケーブル配線は、短絡時に発生する巨大な磁力に耐えられるように固定する必要があります。
BESS ユニットは、グリッドからの充電とグリッドへの再放電を常に繰り返します。保護デバイスは、両方向の連続電流をシームレスに処理する必要があります。また、パフォーマンスを低下させることなく、障害状態を双方向に遮断する必要があります。従来の DC コンポーネントの多くは、標準的な太陽光発電アプリケーションなどの一方向の流れ向けに設計されていました。双方向バッテリー システムに一方向ソーラー ヒューズを取り付けると、早期に故障するか、逆電流障害を解消できない可能性があります。エネルギー貯蔵には、複雑な充放電サイクル中に安全性を維持するための真の双方向機能が必要です。
多様なグリッドアプリケーションは、電気インフラにさまざまな熱ストレスをもたらします。グリッドの安定化とピークシェービングのための頻繁なサイクルにより、導体内で継続的な熱膨張と熱収縮が発生します。この一定の熱サイクルにより、回路ブレーカー内のバイメタル ストリップとヒューズ内の銀要素が疲労します。バックアップ電源のスタンバイ期間が長くなると、保護コンポーネントにまったく異なる疲労プロファイルが生じます。エンジニアは、現場での早期の機械的故障や迷惑なトリップを防ぐために、コンポーネントのサイズを決定する際に、これらの動的なデューティ サイクルを考慮する必要があります。
エネルギー貯蔵安全システムの究極の成功基準は速度です。保護システムは電気的障害を即座に解消する必要があります。システム全体の熱暴走イベントを引き起こすには、局所的なセルの加熱にかかる時間よりも大幅に速く動作する必要があります。リチウムイオン電池が約 150°C を超えると、熱暴走が始まり、電池から電池へと急速に伝播します。高速回路保護は、電気的障害が制御不能な化学火災になることを防ぐ主な障壁として機能します。短絡したモジュールを切り離すときは、ミリ秒単位が重要です。
適切なハードウェアを選択することは、安全なエネルギー貯蔵施設の基礎を形成します。各コンポーネント カテゴリは、安全アーキテクチャ全体において異なる役割を果たします。これらのコンポーネントは、同等の AC 性能ではなく、特定の DC 性能メトリクスに基づいて評価する必要があります。
ヒューズは、短絡保護の主な防御手段として機能します。機械式デバイスでは不可能な超高速のクリア時間を実現します。ヒューズを評価するときは、aR (パーシャル レンジ) 半導体ヒューズと gR (フル レンジ) 半導体ヒューズを比較する必要があります。パーシャルレンジヒューズは優れた短絡保護を提供しますが、低レベルの過負荷状態に対処するにはコンタクタやブレーカーなどの別のデバイスが必要です。フルレンジ ヒューズは短絡と過負荷の両方に対応します。最新の商用規模システムには、最大 1500V DC の電圧定格と非常に高い遮断容量が必要です。また、ヒューズの溶融積分値 (I2t) を評価して、下流のコンポーネントが損傷を受ける前にヒューズの障害が確実に解消されるようにする必要があります。
ブレーカーは、信頼性の高い過負荷保護、手動スイッチング機能、および即時リセット機能を提供します。機械的なクリア時間は当然、高速ヒューズよりも遅くなります。ただし、軽度の過負荷後にブレーカーをリセットできるため、メンテナンス時間と運用上のダウンタイムが大幅に節約されます。バッテリ システム特有のアーク除去要求に対処するには、DC 固有の磁気トリップ ユニットを指定する必要があります。これらの DC ブレーカーは、アーク シュート内の永久磁石を利用して、DC アークをスプリッター プレートに積極的に吹き込み、アークが消えるまで引き延ばして冷却します。 AC ブレーカーを DC アプリケーションに再利用しないでください。
これらのコンポーネントは、メンテナンス担当者にとって安全な電気絶縁を保証します。また、施設制御システムによって指示される自動負荷制限も促進します。ロード ブレーク機能が必要か、非ロード ブレーク機能が必要かを明確に指定する必要があります。負荷遮断スイッチは、動作中に電流の流れを安全に遮断できます。非負荷遮断スイッチは、回路の通電が完全に遮断された場合にのみ開く必要があります。これらのコンタクタと緊急停止 (E-stop) ループを適切に統合することは、サイト全体の安全性にとって交渉の余地のないものです。
SPD は、外部落雷や内部送電網スイッチング イベントに起因する一時的な過電圧を軽減します。システム内の位置に基づいて、タイプ 1 とタイプ 2 の DC SPD を適切にサイズ設定し、選択する必要があります。タイプ 1 SPD をメイン インバータ インターフェイスに配置して、大規模な外部サージに対処します。タイプ 2 SPD をバッテリ ラックに直接取り付けて、コンタクタのスイッチングによって生成される内部電圧スパイクを管理します。これらのデバイスは金属酸化物バリスタ (MOV) を利用して、過剰な電圧を安全にグランドに分流します。
| コンポーネントの機能 | 高速 DC ヒューズ | DC サーキットブレーカー (MCCB/ACB) |
|---|---|---|
| 一次機能 | 超高速短絡遮断 | 過負荷保護とスイッチング |
| クリア速度 | 非常に高速 (1 ～ 5 ミリ秒) | 中程度 (20 ～ 50 ミリ秒) |
| リセット性 | 使い捨て (物理的な交換が必要) | 再利用可能 (手動またはリモートリセット) |
| 遮断定格 | 非常に高い (多くの場合 >100kA ～ 250kA) | 高 (慎重な仕様が必要、通常は 50kA ～ 100kA) |
| アーク消弧方法 | シリカサンドフィラーが溶融要素を急冷します | 磁気アークシュートとスプリッタープレート |
単一の保護点に依存すると、施設は壊滅的な障害に対して脆弱になります。ベスト プラクティスにより、多層アーキテクチャが決まります。このアプローチでは、障害を可能な限り低いレベルで分離し、より広範なシステムの運用上の整合性を維持します。局所的な障害によって発電所全体がオフラインにならないようにシステムを設計する必要があります。
ここでの主な目的は、内部セルまたはモジュールの障害がバッテリー ラック全体に影響を与える前に隔離することです。これは、低アンペアの高速ヒューズをバッテリー モジュール内に直接組み込むことで実現します。この非常に粒度の高いアプローチにより、局所的なセル障害がラック全体のイベントに拡大するのを防ぎます。これは、製造上の欠陥や個々のセルへの物理的損傷によって引き起こされる内部短絡に対する防御の第一線として機能します。
ラックの障害からメイン DC バスを保護する必要があります。同時に、健全なエネルギー貯蔵システムの残りの部分は正常に動作し続ける必要があります。この分離を実現するには、ラック レベルで DC MCCB またはヒューズ付き切断を実装します。ラックレベルの BMS コンタクタとの厳密な調整を確保します。 BMS は通常の動作切り替えを処理する必要がありますが、ブレーカーまたはヒューズは障害中断専用のままになります。ラック コントローラーに障害が発生した場合は、ハードウェア保護が直ちに介入する必要があります。
この上位層は、メイン DC バスと電力変換システム (PCS) を保護します。大規模な外部グリッド障害や重大な内部システム障害から保護します。この重要な接合部には、耐久性の高い ACB または大型の角型ヒューズを配備します。最新の 1500V DC システム アーキテクチャでは、堅牢で大容量のコンポーネントが必要です。これらのデバイスは、接続されているすべてのバッテリ ラックの合計故障電流寄与を同時に処理する必要があります。これらのコンポーネントのサイズを決定するには、施設全体の短絡に関する詳細な調査が必要です。
導体への物理的損傷は、多くの場合、重大な電気的障害に直接つながります。すべての大電流 DC ラインが安全に配線されていることを確認する必要があります。設置場所の状況に基づいて、埋設ケーブルと自由空気ケーブルの戦略を慎重に評価します。適切なケーブル トレイ、適切な曲げ半径、および堅牢なコンジットの選択は、回路保護の最初の物理層として機能します。ワイヤの管理が不十分だと、必然的に絶縁劣化とそれに伴う地絡が発生します。束ねた DC ケーブルの熱の蓄積を防ぐために、ケーブル トレイの充填率を厳守する必要があります。
堅牢な保護スキームの設計は、単にエンジニアリングのベスト プラクティスを行うだけではありません。これは厳格な規制要件です。確立された安全基準に従わない場合、プロジェクトは非準拠で危険であり、実行不可能になります。
これらの規格は、エネルギー貯蔵システム全体の安全要件を厳密に規定します。 UL 9540 は、統合システムの包括的な安全性をカバーしています。 UL 9540A は、特に、熱暴走伝播による火災安全上の危険性を非常に粒度の高いレベルで評価します。テスト結果は、回路保護に必要な速度と信頼性に直接影響します。これらは、ラック間に必要な空間的分離と、セル間の火災の伝播を防ぐために必要な正確な障害解除速度を決定します。保護デバイスが遅すぎると、UL 9540A 伝播テストに不合格になります。
全国防火協会は、定置型エネルギー貯蔵システムの設置に関する厳格な規則を概説しています。 NFPA 855 は、空間的クリアランス、電気的絶縁、および緊急時の切断要件に重点を置いています。コンプライアンスにより、火災や電気事故の発生時に初期対応者が安全にシステムを操作できることが保証されます。これは、明確なラベル付け、すべての DC 回路のアクセス可能な絶縁ポイント、火災地域ごとの貯蔵エネルギーの特定の最大許容量 (MAQ) を義務付けています。
世界的な展開には、国際標準への厳密な準拠が必要です。 IEC 62933 は、世界中の電力貯蔵システムを管理します。システム全体の安全性、統合パラメータ、および厳格な環境試験プロトコルに重点を置いています。国際プロジェクト用に指定された機器は、世界的なコンプライアンスと運用の安全性を確保するために、適切な IEC 認証を取得する必要があります。すべての保護コンポーネントの IEC 準拠を検証せずに、UL 認定システムをヨーロッパやアジアに単純に輸出することはできません。
保護アーキテクチャを設計するには、競合する優先順位のバランスを取る必要があります。システム設計者は、パフォーマンス、物理的制約、および長期的な運用への影響を比較検討する必要があります。完璧なコンポーネントは 1 つもありません。特定のアプリケーションに適したツールを選択する必要があります。
エンジニアは、超高速の熱イベント防止の必要性と運用稼働時間のバランスを取る必要があります。超高速ヒューズを選択することで、熱暴走を効果的に防止します。ただし、保護機能が敏感すぎると、PCS 起動時の一時的な突入電流によって不必要なダウンタイムが発生する可能性があります。本物の障害に即座に反応しながら、無害な過渡現象を無視するトリップ曲線を選択するには、詳細な調整研究を実施する必要があります。 100MW の施設で迷惑な旅行が発生すると、巨額の収益損失が発生します。
高アンペア数の DC コンポーネントは、密閉された筐体内でかなりの物理スペースを占有します。大型のコンポーネントは小型のコンポーネントよりもはるかに優れた熱放散を実現し、動作寿命を延ばします。残念なことに、それらは BESS コンテナ内の貴重な体積エネルギー密度も消費します。エンジニアは、バッテリー容量を過度に犠牲にすることなく適切な冷却を確保するために、物理レイアウトを最適化する必要があります。大電流のブレーカーやヒューズによって発生する熱を管理するには、強制空冷または液冷システムが必要になることがよくあります。
ヒューズは、機械式ブレーカーと比較して、初期購入コストが大幅に低くなります。ただし、交換にはより多くの労力が必要となり、障害発生後のシステムのダウンタイムが長くなります。 DC サーキットブレーカーには、事前に多額の設備投資が必要です。この初期コストは、非常に簡単なリセット可能性と長期的なメンテナンスの労力の軽減によって相殺されます。予想される障害の頻度が高い施設、または技術者の応答時間が長い遠隔地にある施設では、多くの場合、ブレーカー アプローチの恩恵を受けます。
プレミアムな多層保護アーキテクチャへの投資には、より高い初期資本支出が必要です。この投資は、資産の耐用年数にわたる特殊保険料の削減に直接関係します。火災時の資産全体の損失を防ぐことで、企業のリスクを大幅に軽減します。保険会社は、事業規模のエネルギー貯蔵プロジェクトを引き受ける際に、直流保護の品質を厳密に検査します。保護が不十分なシステムでは、法外な保険料が支払われるか、完全に補償が受けられなくなる可能性があります。
| 設計戦略 | 初期資本支出 | リスク軽減と保険への影響 |
|---|---|---|
| 単層保護 (インバータのヒューズのみ) | 最低 | システム全体が失われる可能性が高い。保険をかけるのが難しい。 |
| デュアルティア (ラック ブレーカー + インバーター ヒューズ) | 適度 | 標準的なリスクプロファイル。保険会社にとっては一般的に受け入れられています。 |
| 多層 (モジュールヒューズ + ラックブレーカー + インバーター ACB) | 最高 | リスクが最も低いプロファイル。保険料率の適用対象となります。 |
最適に設計されたアーキテクチャであっても、展開中や日常の運用中にリスクに直面することがあります。これらのリスクを早期に特定することで、現場での効果的な軽減戦略が可能になります。
高電圧 DC システムの保守は、保守担当者に重大なリスクをもたらします。偶発的なアークフラッシュは致命傷を引き起こし、ほんの数秒で機器を破壊する可能性があります。 DC アーク フラッシュは自己消火しないため、特に危険です。
緩和策: 活線中のバスバーから人員を遠ざけるために、デッドフロント設計とリモートラック機構を指定します。すべての保守スタッフに対して厳格なロックアウト/タグアウト (LOTO) 手順を強制します。筐体を開けるときは常に、アーク定格スーツやフェイスシールドなど、適切に定格された個人用保護具 (PPE) の使用を義務付けてください。
屋外の BESS コンテナは、極端な温度変動、高湿度、絶え間ない振動にさらされます。これらの環境要因は、時間の経過とともに保護装置の校正と機械的信頼性に重大な影響を与えます。結露により絶縁体全体にトラッキングが発生し、地絡が発生する可能性があります。
緩和策: すべての部品メーカーからの包括的な環境試験データが必要です。専用の HVAC システムを使用して適切なエンクロージャ環境制御を実装し、敏感な電気機器の安定した動作温度を維持します。ブレーカー室内に結露防止ヒーターを設置してください。
ソフトウェア駆動の BMS トリップ曲線は、ハードウェアのヒューズまたはブレーカー曲線と簡単に競合する可能性があります。この不一致により、ソフトウェアがイベントを記録する前にハードウェアがトリップしたり、その逆の場合など、障害発生時に予測できないシステム動作が発生します。これは現場技術者にとって診断上の悪夢を生み出します。
緩和策: 初期エンジニアリング段階での厳密な時間電流曲線 (TCC) 調整研究を義務付けます。 BMS が軽度の過負荷や熱警告を処理し、ハードウェアが重大な短絡に対する最終的なバックストップとして機能することを確認します。
ソフトウェアに依存したシステムは、ハッキングや物理的改ざんに対して依然として非常に脆弱です。侵害された BMS は、重大な障害データを無視するよう指示され、壊滅的な火災につながる可能性があります。悪意のある攻撃者は、障害状態中にコンタクタを強制的に閉じる可能性があります。
軽減策: 堅牢な物理境界セキュリティと厳格なネットワーク ファイアウォールを実装します。ハードウェア回路保護を、悪意のある BMS オーバーライドに対する究極のハッキング不可能なフェイルセーフとして位置づけます。ソフトウェアの指示に関係なく、物理ヒューズは短絡時に常に切れます。溶けた銀をハッキングすることはできません。
バッテリーのエネルギー貯蔵回路の保護に手を抜くわけにはいきません。火災、壊滅的な故障、または保険対象外の資産による経済的責任は、上位の保護コンポーネントの保険料をはるかに上回ります。多層で細心の注意を払って調整された保護アーキテクチャが、エネルギー貯蔵資産の長期的な存続可能性を保証する唯一の方法です。パッシブなハードウェア フェールセーフに依存すると、ソフトウェア制御が失敗した場合でもシステムは保護され続けることが保証されます。
コンポーネントベンダーは、UL または IEC による検証済みのサードパーティテストに厳密に基づいて選択してください。すべてのデバイスの包括的な時間電流曲線データが必要です。高容量 1500V DC アプリケーションに関して実績のある特定の専門知識を持つメーカーを優先します。厳格なエネルギー貯蔵認証を備えていない汎用コンポーネントは避けてください。
エネルギー貯蔵資産を保護するには、次の措置を講じてください。
A: AC 電力は自然にゼロボルトを超えるため、電気アークが自動的に消えます。 DC 電源は、ゼロクロスのない連続電流を供給します。したがって、DC 回路保護には、回路を安全に遮断し、機器のメルトダウンを防ぐために、磁気アーク シュートや高速溶融要素などの特殊な消弧機構が必要です。
A: BESS ヒューズのサイズを決定するには、連続負荷電流とバッテリー バンクの利用可能な最大故障電流を計算する必要があります。また、エンクロージャ環境に基づいて周囲温度ディレーティング係数を適用する必要があります。最後に、セルの熱暴走を防ぐのに十分な速さのクリア時間を持つヒューズを選択します。
A: 標準の AC ブレーカーは、AC 電流の自然なゼロクロスを利用してアークを消去します。高電圧 DC 障害に適用されると、AC ブレーカーは連続 DC アークを遮断できなくなります。これにより、コンポーネントが急速にメルトダウンし、壊滅的なシステム障害が発生し、重大な火災の危険が生じます。
A: BMS は、セルの電圧、温度、電流をソフトウェアベースでアクティブに監視します。通常動作のスイッチングのためにコンタクタを制御します。ヒューズとブレーカーは、受動的でハッキング不可能なハードウェア保護を提供します。これらは、BMS ソフトウェアに障害が発生したり、外部の脅威によって侵害された場合の究極のフェイルセーフとして機能します。
A: UL 9540A は、熱暴走伝播による火災安全上の危険性を評価します。テスト結果により、バッテリー ラック間に必要な空間的分離が決まります。また、施設全体にわたるセル間の熱暴走の伝播を防ぐために、回路保護が達成する必要がある正確な障害解除速度も決定されます。
A: すべてのエンクロージャと接続の目視検査を年に 2 回実行します。熱画像スキャンを年に一度実施して、高負荷時の異常なホットスポットを特定します。すべてのブレーカーと断路器を少なくとも年に 1 回機械的に点検し、内部機構が腐食せず、スムーズに動作することを確認します。
