| 極数 | 1,2,3,4極 |
現在 | AC 0.1-125A(1極),0.5-100A(2,3&4極) |
最大 | AC250V、AC277/480V、50/60Hz、 |
| 電圧コイル | 6V DC、12V DC;120V AC |
補助スイッチ | SPDT;7A、250V AC、7A(Res)、28V DC、4A(Ind)0.25A-28V DC、0.1A-125V AC |
| 絶縁抵抗 | DC500Vで100MΩ以上 |
| 誘電強度 | 1500V、50/60Hz 電気用 50/60Hz 端子間 |
抵抗/ | ON状態でのライン端子と負荷端子間の値 |
| 耐久 | 機械的寿命は 10k サイクル (1 分間に 6 回の動作)、電気的寿命は定格電流および定格電圧で 6k サイクルです。 |
| トリップフリー | 過負荷時にハンドルを無理にONにしてもブレーカーが落ちる |
| トリップ表示 | 過負荷時はハンドルOFF位置。中間走行時はハンドル中間位置。 |
| すべての曲線 | 示されている曲線データは、プリロードなしの 77°F (25°C) の周囲温度でのブレーカーの応答を表しています。ブレーカーは、標準の壁取り付け位置に取り付けられています。50 アンペア以下の電流定格では、最小突入パルス許容処理能力は、標準遅延では定格電流の 12 倍、高突入遅延では定格電流の 25 倍です。これらの値は、60Hz 1/2 サイクル、8.33 ms パルスに基づいています。スイッチング電源、高容量性負荷、変圧器負荷など、短時間の高い初期サージ電流を伴うアプリケーションでは、高い突入遅延が必要です。 |
| 温度操作 | -40℃～+85℃ |
| 推奨トルク | #6-32 または M3 取り付けインサート 0.8-1.0 Nm;#8-32 または M4 ネジ端子 1.4-1.7 Nm;#10-32 または M5 ネジ端子 1.7-2.3 Nm;#1/4-20 または M6 ネジ端子 3.4-4.0 Nm |
| 最大極数 | 4極 |
| 取付タイプ | M3ネジ、6-32ネジ |
| 端末 | M5スタッド、M6スタッド、プッシュイン、スクリュー、ダブル(QC)、クリップ端子 |
| アクチュエーター | ロングハンドル、アングルロッカー、フラットロッカー、フラットロッカー（ロック付） |
| ケースの色 | 黒 |
| 標準 | EN60934、UL1077、GB17701、UL489A |
| 数量： | |
|---|---|

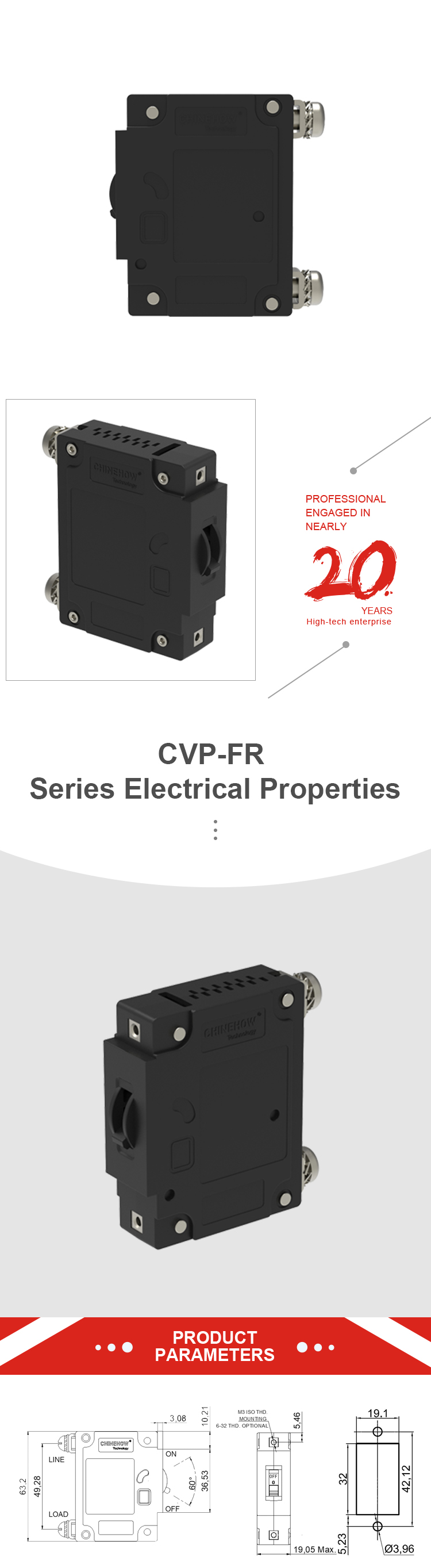

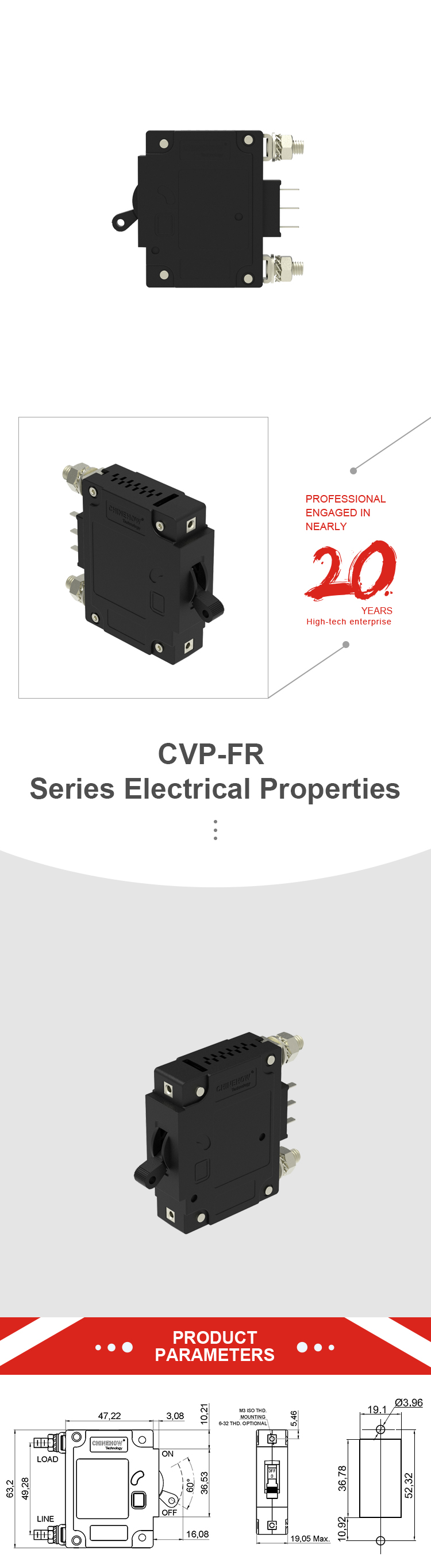

CVP-FR
Chinehow
