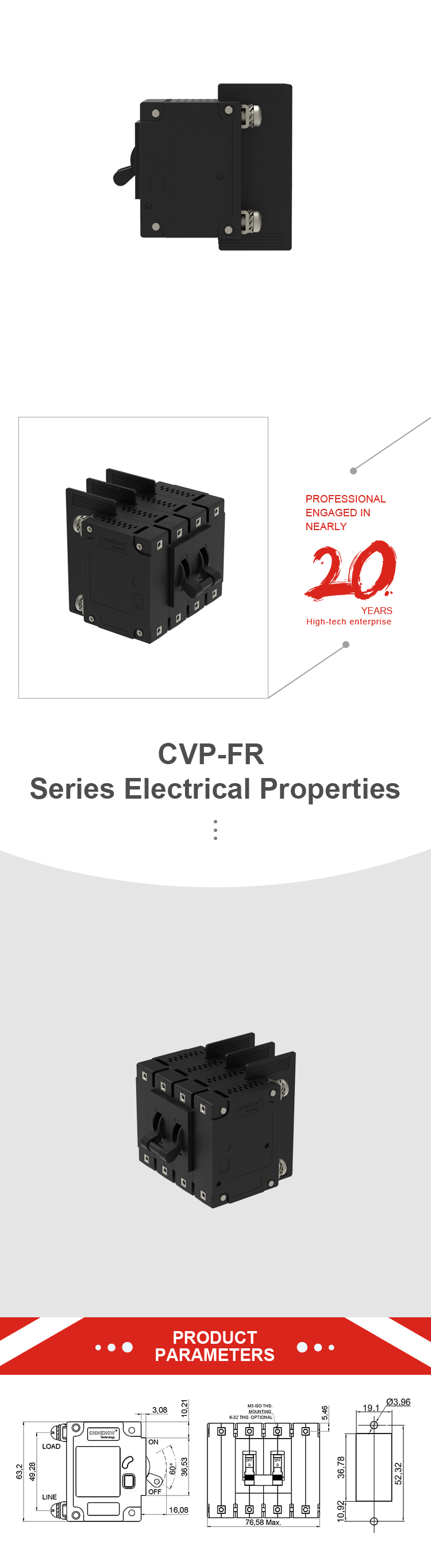

CVP-FR 油圧式電磁遮断器 ロングハンドル アクチュエーター ユニットごとに M5 ねじと端子バリア付き 4P

極数1、2、3、4 極 (オプション)

現在
定格

AC 0.1-125A(1極),0.5-100A(2,3&4極)
DC 0.1-100A(1,2,3&4極),175A,250A



最大
電圧

AC250V、AC277/480V、50/60Hz、
AC240V、50/60Hz(UL489)、DC80V

電圧コイル6V DC、12V DC;120V AC

補助スイッチ
評価

SPDT;7A、250V AC、7A(Res)、28V DC、4A(Ind)0.25A-28V DC、0.1A-125V AC
絶縁抵抗DC500Vで100MΩ以上
誘電強度1500V、50/60Hz 電気用 50/60Hz 端子間

抵抗/
インピーダンス

ON状態でのライン端子と負荷端子間の値
耐久機械的寿命は 10k サイクル (1 分間に 6 回の動作)、電気的寿命は定格電流および定格電圧で 6k サイクルです。
トリップフリー過負荷時にハンドルを無理にONにしてもブレーカーが落ちる
トリップ表示過負荷時はハンドルOFF位置。中間走行時はハンドル中間位置。
すべての曲線示されている曲線データは、プリロードなしの 77°F (25°C) の周囲温度でのブレーカーの応答を表しています。ブレーカーは、標準の壁取り付け位置に取り付けられています。50 アンペア以下の電流定格では、最小突入パルス許容処理能力は、標準遅延では定格電流の 12 倍、高突入遅延では定格電流の 25 倍です。これらの値は、60Hz 1/2 サイクル、8.33 ms パルスに基づいています。スイッチング電源、高容量性負荷、変圧器負荷など、短時間の高い初期サージ電流を伴うアプリケーションでは、高い突入遅延が必要です。
温度操作-40℃~+85℃
推奨トルク#6-32 または M3 取り付けインサート 0.8-1.0 Nm;#8-32 または M4 ネジ端子 1.4-1.7 Nm;#10-32 または M5 ネジ端子 1.7-2.3 Nm;#1/4-20 または M6 ネジ端子 3.4-4.0 Nm
最大極数4極
取付タイプM3ネジ、6-32ネジ(オプション)
端末M5スタッド、M6スタッド、プッシュイン、スクリュー、ダブル(QC)、クリップ端子(オプション)
アクチュエーターロングハンドル、アングルロッカー、フラットロッカー、フラットロッカー(ロック付)(オプション)
ケースの色
標準EN60934、UL1077、GB17701、UL489A
