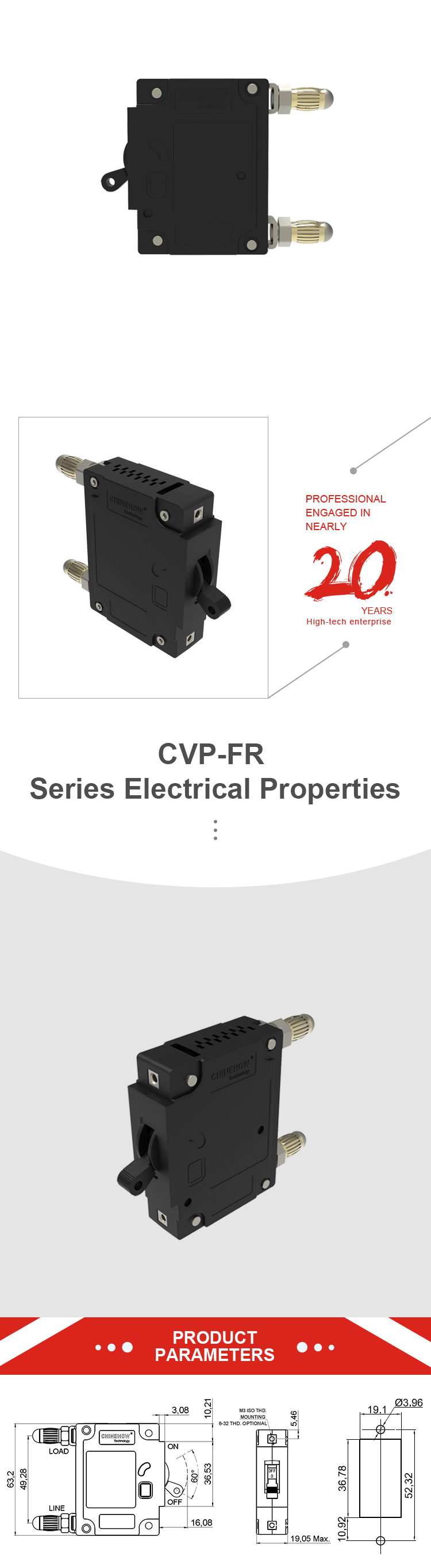

CVP-FR 油圧式電磁遮断器 弾丸付きロングハンドルアクチュエータ 1P

極数 1,2,3,4極

現在
定格

AC 0.1-32A(1,2,3&4極)
DC 0.1-32A(1,2,3&4極)

最大
電圧

AC250V、AC277/480V、50/60Hz、
DC80V

電圧コイル 6V DC、12V DC;120V AC

補助スイッチ
評価

SPDT;7A、250V AC、7A(Res)、28V DC、4A(Ind)0.25A-28V DC、0.1A-125V AC
絶縁抵抗 DC500Vで100MΩ以上
誘電強度 1500V、50/60Hz 電気用 50/60Hz 端子間

抵抗/
インピーダンス

ON状態でのライン端子と負荷端子間の値
耐久 機械的寿命は 10k サイクル (1 分間に 6 回の動作)、電気的寿命は定格電流および定格電圧で 6k サイクルです。
トリップフリー 過負荷時にハンドルを無理にONにしてもブレーカーが落ちる
トリップ表示 過負荷時はハンドルOFF位置。中間走行時はハンドル中間位置。
すべての曲線 示されている曲線データは、プリロードなしの 77°F (25°C) の周囲温度でのブレーカーの応答を表しています。ブレーカーは、標準の壁取り付け位置に取り付けられています。50 アンペア以下の電流定格では、最小突入パルス許容処理能力は、標準遅延では定格電流の 12 倍、高突入遅延では定格電流の 25 倍です。これらの値は、60Hz 1/2 サイクル、8.33 ms パルスに基づいています。スイッチング電源、高容量性負荷、変圧器負荷など、短時間の高い初期サージ電流を伴うアプリケーションでは、高い突入遅延が必要です。
温度操作 -40℃~+85℃
推奨トルク #6-32 または M3 取り付けインサート 0.8-1.0 Nm;#8-32 または M4 ネジ端子 1.4-1.7 Nm;#10-32 または M5 ネジ端子 1.7-2.3 Nm;#1/4-20 または M6 ネジ端子 3.4-4.0 Nm
最大極数 4極
端末 上向き、ねじ込み、バスねじ込み
アクチュエーター ロングハンドル、ショートハンドル
ケースの色
標準 EN60934、UL1077、GB17701、UL489A
