CVP-TH ガードおよび M5 ねじバス 1P 付き油圧磁気回路遮断器アングル ロッカー アクチュエータ

油圧磁気回路遮断器は、過負荷、短絡、およびその他の電気的障害から電気回路を保護するように特別に設計されています。高度な磁気技術を利用して、電気的障害を迅速かつ効果的に検出して遮断し、回路の安全性と動作を常に維持します。

高品質の構造と高度な設計により、油圧磁気回路遮断器は長持ちするように作られています。最も過酷な環境にも耐えるように設計されたプレミアム素材で作られており、今後何年にもわたって信頼できる保護を提供します。
可用性ステータス:
数量:
  • CVP-TH

  • Chinehow

極数 1、2、3極  (オプション)

現在
定格

AC 0.1-50A(1&2&3極)
DC 0.1-50A(1&2&3極)

最大
電圧

AC250V 50/60Hz
DC80V

電圧コイル 6V DC、12V DC;120V AC

補助スイッチ
評価

SPDT;7A、250V AC、7A(Res)、28V DC、4A(Ind)0.25A-28V DC、0.1A-125V AC  (オプション)
絶縁抵抗 DC500Vで100MΩ以上
誘電強度 1500V、50/60Hz 電気用 50/60Hz 端子間

抵抗/
インピーダンス

ON状態でのライン端子と負荷端子間の値
耐久 機械的寿命は 10k サイクル (1 分間に 6 回の動作)、電気的寿命は定格電流および定格電圧で 6k サイクルです。
トリップフリー 過負荷時にハンドルを無理にONにしてもブレーカーが落ちる
トリップ表示 過負荷時はハンドルOFF位置。中間走行時はハンドル中間位置。
温度操作 -40℃~+85℃
推奨トルク #6-32 または M3 取り付けインサート 0.8-1.0 Nm;#8-32 または M4 ネジ端子 1.4-1.7 Nm;#10-32 または M5 ネジ端子 1.7-2.3 Nm;#1/4-20 または M6 ネジ端子 3.4-4.0 Nm
最大極数 1極
取付タイプ スナップイン、ねじ込み  (オプション)
端末 プッシュイン(QC)、  上向き、ねじ込み、バスねじ込み  (オプション)
アクチュエーター パドル、バトン、プッシュプル、プッシュ リセット ボタン  そして色、伝説はカスタマイズすることができます  (オプション)
ケースの色 黒、グレー (オプション)
標準 EN60934、UL1077、GB17701、UL489A

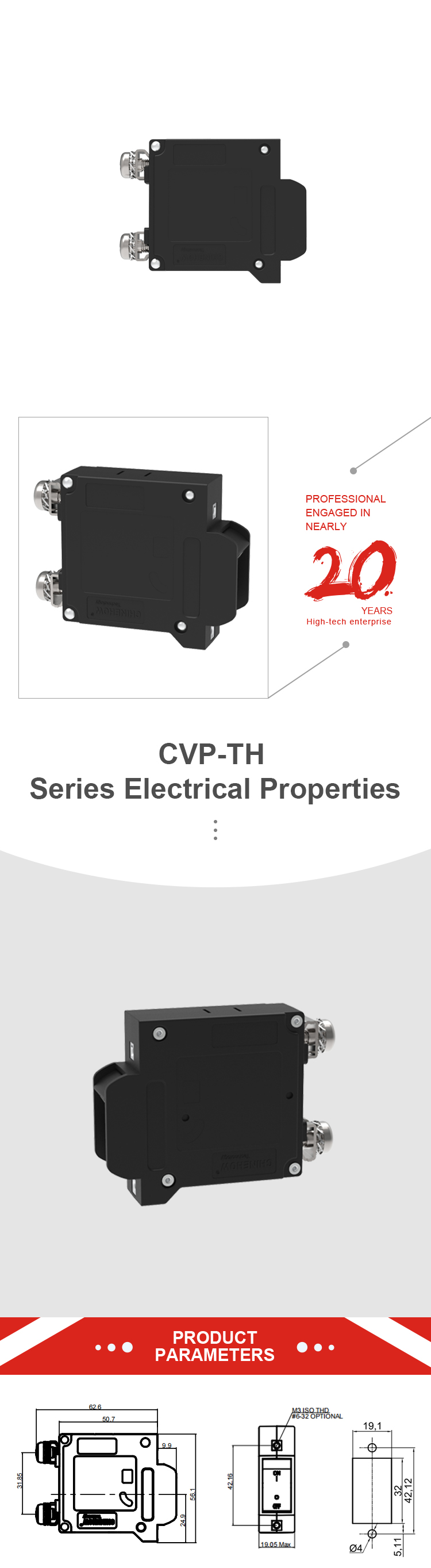

TH详情-4详情-2
